中華製のオンダッシュモニターをフィットにつけましたのでレポートです。


バックカメラコントロール入力装備!3.5インチ ミニオンダッシュ液晶モニター 電源直結



Amazonで2000円台で売られている機種です。型番がありませんが別のマケプレ製品にはAZ-35-OTMと描かれています。輸入業者が勝手につけているのでしょうか

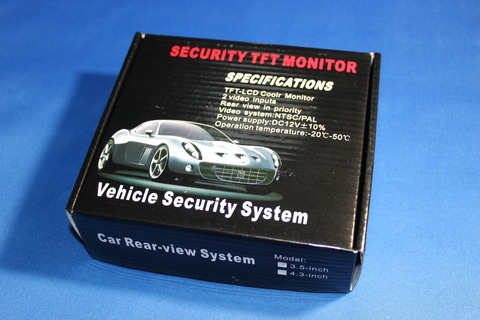

ケース
SECURITY TFT MONITOR
Car Rear View System
IMG_3227
開けました。保証書の日本語の説明書もあります。

IMG_3238

モニタ本体。保護フィルムが貼られています。剥がしましょう。
IMG_3240

配線。本体からは一本だけ伸びており、先で分岐しているためスッキリしています。
IMG_3242

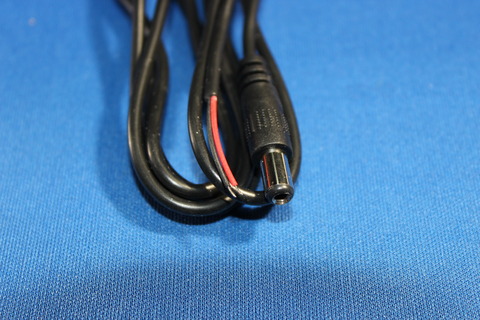

電源端子。
IMG_3246

RCA入力が2つ。黄色は通常の入力、白にはバックカメラをつないで、信号入力がある場合のみそちらを優先します。
IMG_3248

X0004KNT13?
IMG_3249

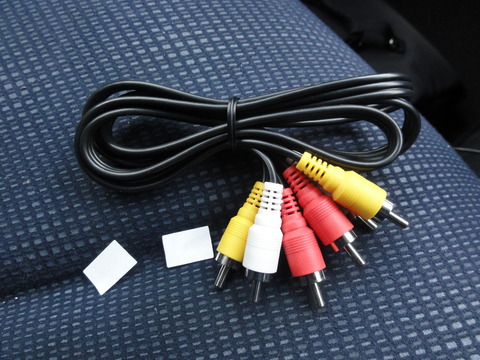

取り付けましょう。RCAケーブルと、念のため延長ケーブルも買って来ました。どちらもダイソーで100円です。
DSC06159

こいつを
DSC06160

ひっぱって一本にします。残りはゴミ。
DSC06161

フィットのピラーを外します。
DSC06162

モニタを上において、ケーブルを下のヒューズボックスまで垂らします。
DSC06163

ヒューズボックスを開けます。アクセサリー電源に赤色、GNDに黒色のケーブルを繋ぎます。
以前レーダー探知機をつないでいた場所があるので今回はそこから分配させました。
一からヒューズをつないで取り付ける場合は上記記事を参考。
DSC06164

分配コネクターでレーダー探知機用の配線から分配。
DSC06172

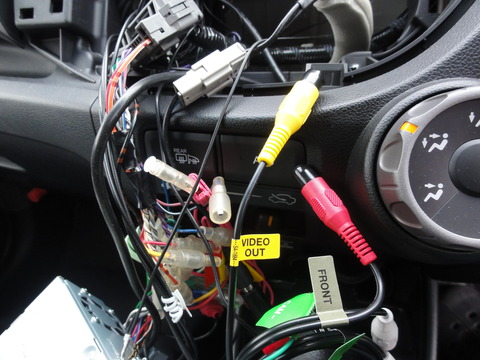

映像の信号はKENWOODのカーナビMDV-727DTのVIDEO OUTにつなぎます。MDV-737DTも同じ仕様のはずです。特に設定は必要ありません。
DSC06165

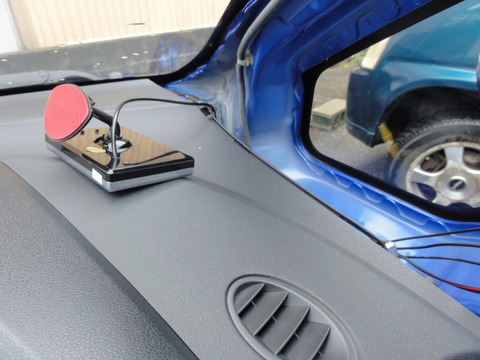

ピラーを戻してダッシュボードの上に設置。エーモンあたりの粘着テープで固定。
IMG_1698

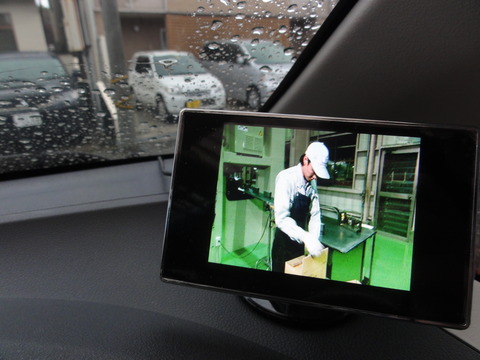

カーナビからテレビの映像を選択しました。ちゃんと映りました。ナビを地図表示にしてもテレビはそのまま出てくれます。
DSC06168


ただしMDV-727DTはUSBメモリやHDDに入れた映像を出力できないので、地デジとワンセグとDVDしか出力できません。USBにつないだポータブルHDDの動画を見るのがメインのためあまり使い道が・・・。映像がないときはブルーバックになり、しばらくすると真っ暗に消えます。
